製品情報
PRODUCT
台はかり
超薄型台はかり PLL/PLS/PLP
| 精度 | ±0.25%R.O.～±0.05%R.O. |
|---|---|
| 定格容量 | 5kg～400kg |
| サイズ | 積載面：120□～600□ 高さ：21mm～39mm |
| 材質 | アルミニウム ステンレスカバー付き |
※3Dモデルはイメージです
型式

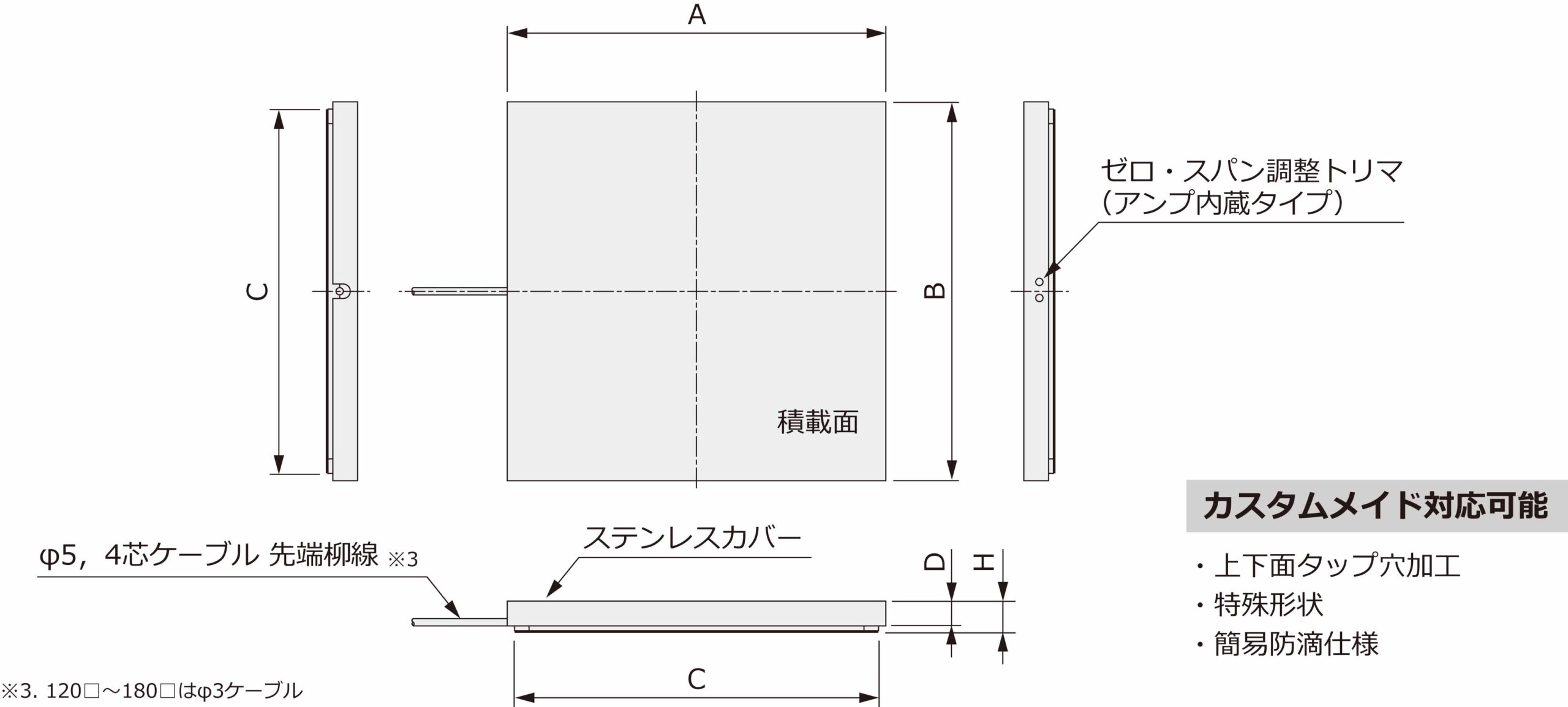

外形寸法
仕様書
スクロールできます→
| 項目 | 超薄型台はかり 型式 | ||||
|---|---|---|---|---|---|
| PLL | PLS | PLP | PLL-AN（AN2） | PLS-AN（AN2） | |
| 定格出力 (R.O.) | 2ｍV/V±1％ | 4～20mA | |||
| 非直線性 | ±0.25%R.O. | ±0.1%R.O. | ±0.05%R.O. | ±0.25%R.O. | ±0.1%R.O. |
| ヒステリシス | ±0.25%R.O. | ±0.1%R.O. | ±0.05%R.O. | ±0.25%R.O. | ±0.1%R.O. |
| 繰り返し性 | ±0.1%R.O. | ±0.05%R.O. | ±0.025%R.O. | ±0.1%R.O. | ±0.05%R.O. |
| オフセンターエラー | ±0.25%R.O. | ±0.1%R.O. | ±0.05%R.O. | ±0.25%R.O. | ±0.1%R.O. |
| 印加電圧 | 10V | DC24V±10% | |||
| 許容印加電圧 | 30V | ||||
| 零バランス | ±5%R.O. | 負荷抵抗：500Ωmax | |||
| 入力端子間抵抗 | 800Ω±10Ω | 零点調整範囲：±20%R.O. | |||
| 出力端子間抵抗 | 700Ω±5Ω | 感度調整範囲：±20%R.O. | |||
| 絶縁抵抗 | 1000MΩ（B/E DC50V)以上 | ||||
| 温度補償範囲 | -10℃～+50℃（結露なきこと） | ||||
| 許容温度範囲 | -10℃～+50℃（結露なきこと） | ||||
| 零点の温度影響 | ±0.01％R.O./℃ | ±0.005％R.O./℃ | ±0.01％R.O./℃ | ||
| 出力の温度影響 | ±0.01%LOAD/℃ | ±0.005%LOAD/℃ | ±0.01%LOAD/℃ | ||
| 許容過負荷 | 150％R.C. | ||||
| ケーブル長 | 5m | ||||
| ケーブルタイプ | 4芯シールドケーブル、先端柳線
φ3（120□～180□） φ5（210□～600□） |
||||
| 本体質量 |
約0.5kg【120□】 約1kg【150□】 約1.5kg【180□】 約2kg【210□】 約2.5kg【 20L～100L-250□】 約3.5kg【200L～400L-250□】 約3kg【 20L～100L-260□】 約4kg【200L～400L-260□】 約5kg【300□】 約6.5kg【335□】 約12kg【420□】 約17kg【500□】 約28kg【600□】 |
||||

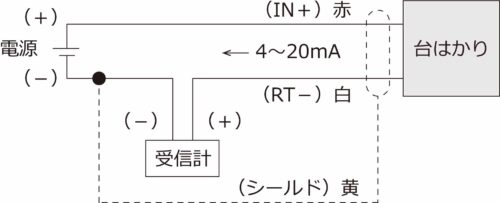

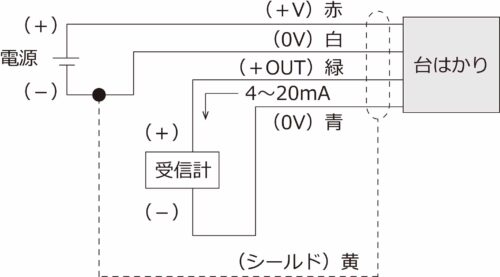

ケーブル配線色
標準タイプ
スクロールできます→
| 印加電圧＋ EXC＋ | 赤 |
|---|---|
| 印加電圧－ EXC－ | 白 |
| 出力信号＋ SIG＋ | 緑 |
| 出力信号－ SIG－ | 青または黒 |
| シールド Shield | 黄 |
