製品情報
PRODUCT
※3Dモデルはイメージです

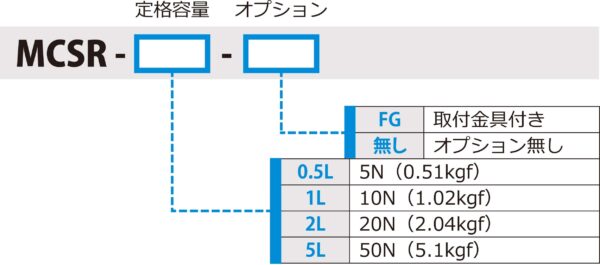

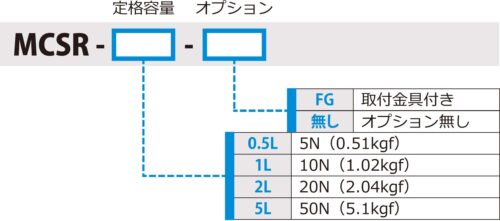

型式

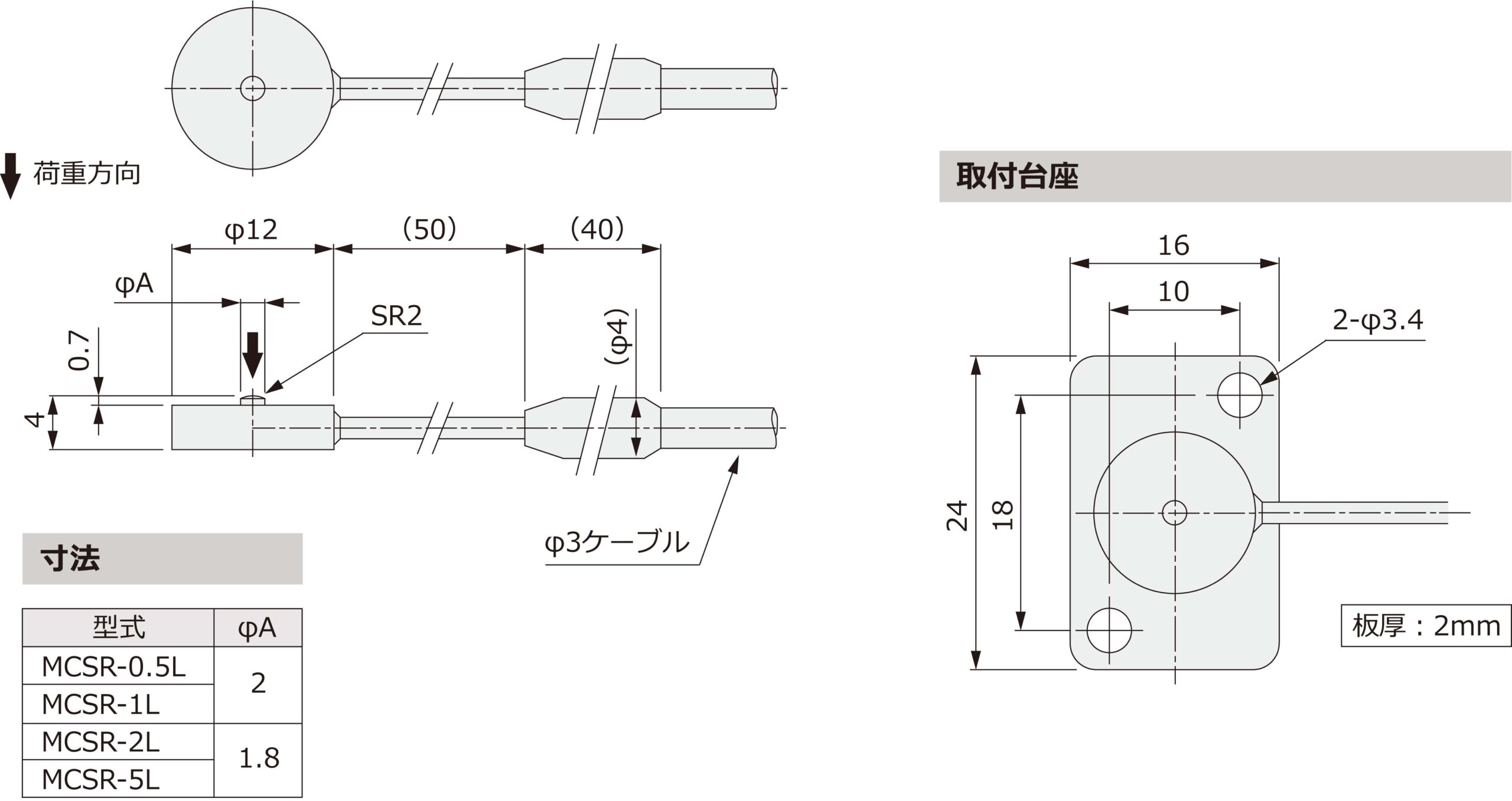

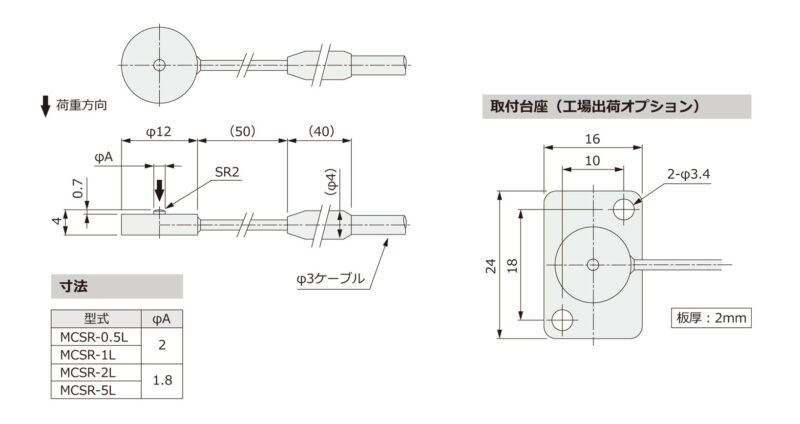

外形寸法
仕様書
スクロールできます→
| 項目 | 小型圧縮ロードセル MCSR | |||
|---|---|---|---|---|
| 0.5L | 1L | 2L | 5L | |
| 定格容量 (R.C.) | 5N | 10N | 20N | 50N |
| 0.51kgf | 1.02kgf | 2.04kgf | 5.1kgf | |
| 定格出力 (R.O.) | 1mV/V | |||
| 定格出力誤差 | ±30% | |||
| 零バランス | ±10%R.O. | |||
| 非直線性 | ±1%R.O. | |||
| ヒステリシス | ±1%R.O. | |||
| 繰り返し性 | ±1%R.O. | |||
| 零点の温度影響 | ±0.2%R.O./℃ | |||
| 出力の温度影響 | ±0.1%LOAD/℃ | |||
| 温度補償範囲 | 0℃～+50℃ | |||
| 許容温度範囲 | -10℃～+60℃ | |||
| 許容過負荷 | 150%R.C. | |||
| 推奨印加電圧 | 2.5V | |||
| 許容印加電圧 | 5V | |||
| 入力端子間抵抗 | 350Ω±10Ω | |||
| 出力端子間抵抗 | 350Ω±10Ω | |||
| 絶縁抵抗 | 1000MΩ（B/E DC50V）以上 | |||
| ケーブル長 | 1m | |||
| ケーブルタイプ | φ3、4芯シールドケーブル 先端柳線 | |||
機械的特性
スクロールできます→
| 型式 | 定格たわみ量 | 固有振動数（約） | 本体質量（約） |
|---|---|---|---|
| MCSR-0.5L | 0.02mm以下 | 2.3kHz | 0.8g |
| MCSR-1L | |||
| MCSR-2L | 0.01mm以下 | 27kHz | 3g |
| MCSR-5L | 42kHz |
ケーブル配線色
スクロールできます→
| 印加電圧＋ EXC＋ | 赤 |
|---|---|
| 印加電圧－ EXC－ | 白 |
| 出力信号＋ SIG＋ | 緑 |
| 出力信号－ SIG－ | 黒 |
| シールド Shield | 黄 |
