製品情報
PRODUCT
※3Dモデルはイメージです

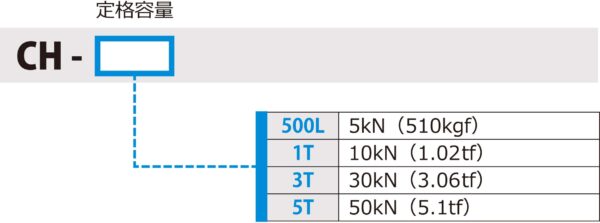

型式

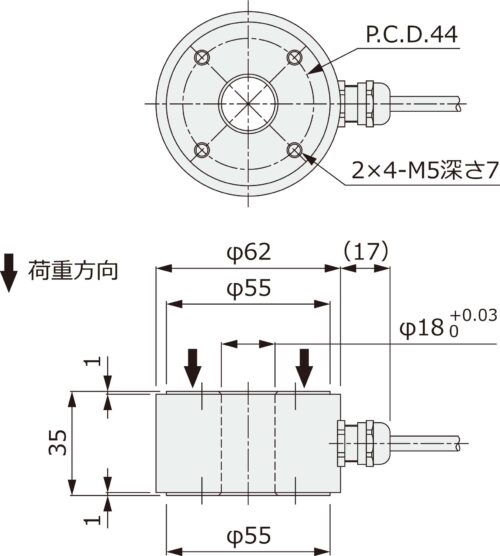

外形寸法
仕様書
スクロールできます→
| 項目 | センターホールロードセル CH |
|---|---|
| 5kN～50kN | |
| 定格出力 (R.O.) | 0.5mV/V |
| 定格出力誤差 | ±10％ |
| 零バランス | ±10％R.O. |
| 非直線性 | ±0.5％R.O. |
| ヒステリシス | ±0.3％R.O. |
| 繰り返し性 | ±0.5％R.O. |
| 零点の温度影響 | ±0.01％R.O./℃ |
| 出力の温度影響 | ±0.01％LOAD/℃ |
| 温度補償範囲 | -10℃～+60℃ |
| 許容温度範囲 | -20℃～+70℃ |
| 許容過負荷 | 150％R.C. |
| 推奨印加電圧 | 10V |
| 許容印加電圧 | 15V |
| 入力端子間抵抗 | 840Ω±80Ω |
| 出力端子間抵抗 | 700Ω±7Ω |
| 絶縁抵抗 | 1000MΩ（B/E DC50V）以上 |
| ケーブルタイプ | φ5、4芯シールドケーブル 先端柳線 |
| ケーブル長 | 5m |
| 本体材質 | ステンレス |
機械的特性
スクロールできます→
| 型式 | 定格たわみ量 | 固有振動数（約） | 本体質量（約） |
|---|---|---|---|
| CH-500L | 0.1mm以下 | 2.5kHz | 600g |
| CH-1T | 3.3kHz | ||
| CH-3T | 6.6kHz | ||
| CH-5T |
ケーブル配線色
スクロールできます→
| 印加電圧＋ EXC＋ | 赤 |
|---|---|
| 印加電圧－ EXC－ | 白 |
| 出力信号＋ SIG＋ | 緑 |
| 出力信号－ SIG－ | 青 |
| シールド Shield | 黄 |
