用途に合わせてオーダーメイドの製品を1点から製作精度 | ±0.5%R.O |
---|---|
定格容量 | Fx、Fy、Fz:50N Mx、My、Mz:0.2N・m |

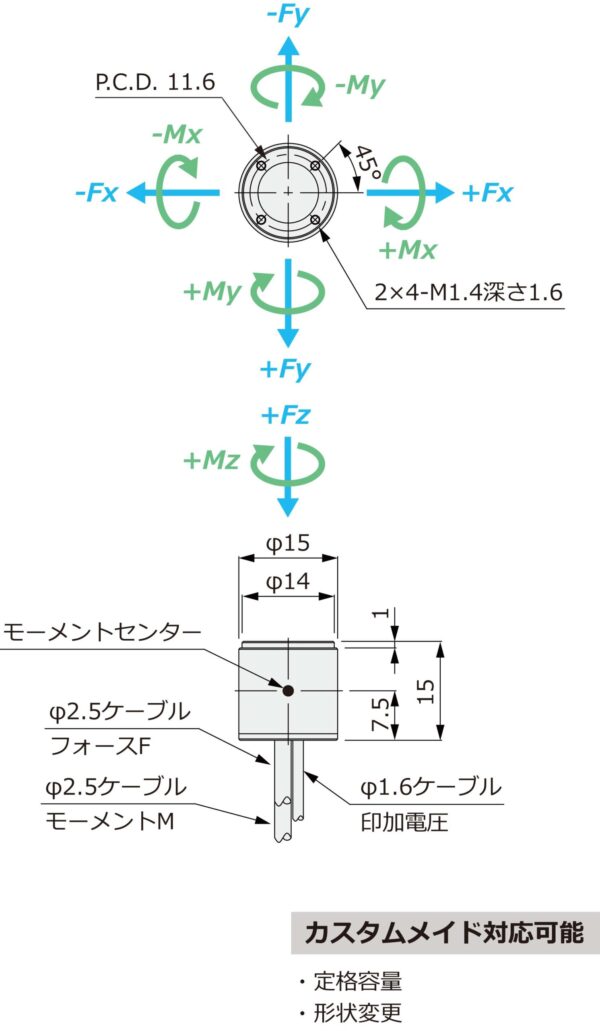

サイズ | 外径:φ15 高さ:15mm |
材質 | アルミニウム |
※3Dモデルはイメージです
スクロールできます→
項目 | 6分力計測マルチフォースセンサ 6DM |
---|---|
Fx、Fy、Fz:50N Mx、My、Mz:0.2N・m | |
定格出力 (R.O.) | Fx、Fy:約0.7mV/V
Fz:約0.15mV/V Mx、My、Mz:約0.2mV/V |
零バランス | ±10%R.O. |
非直線性 | ±0.5%R.O. |
ヒステリシス | ±0.5%R.O. |
干渉度 ※ | ±3%R.O. |
推奨印加電圧 | 2V |
許容印加電圧 | 3V |
入力端子間抵抗 | 約60Ω~約150Ω |
出力端子間抵抗 | 約120Ω~約500Ω |
絶縁抵抗 | 1000MΩ(B/E DC50V)以上 |
温度補償範囲 | 0℃~+60℃ |
許容温度範囲 | -10℃~+70℃ |
零点の温度影響 | ±0.05%R.O./℃ |
出力の温度影響 | ±0.05%LOAD/℃ |
許容過負荷 | 120%R.C. |
限界過負荷 | 150%R.C. |
ケーブルタイプ | φ1.6~φ2.5、4芯シールドケーブル 先端柳線 |
ケーブル長 | 1m |
本体材質 | アルミニウム |
本体質量 | 約5g |
※ 干渉度は干渉補正係数による補正後の値です。
注)本製品は動ひずみ測定器が必要となります。測定器の使用に関してはご相談ください。
スクロールできます→
F系印加電圧+ EXC+ | 赤 |
---|---|
F系印加電圧- EXC- | 白 |
M系印加電圧+ EXC+ | 緑 |
M系印加電圧+ EXC- | 青 |
シールド |
スクロールできます→
Fx、Mx出力信号+ SIG+ | 赤 |
---|---|
Fx、Mx出力信号- SIG- | 白 |
Fy、My出力信号+ SIG+ | 緑 |
Fy、My出力信号- SIG- | 青 |
Fz、Mz出力信号+ SIG+ | 黄 |
Fz、Mz出力信号- SIG- | 黒 |
シールド |
