マルチフォースセンサ

2分力計測マルチフォースセンサ
2D-100N-100N

精度±0.2%R.O
定格容量100N
サイズ外形:45mm×13mm
高さ:26mm
材質ステンレス
2D-100N-100N

※3Dモデルはイメージです

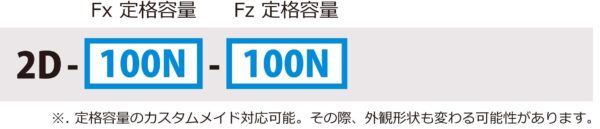

型式

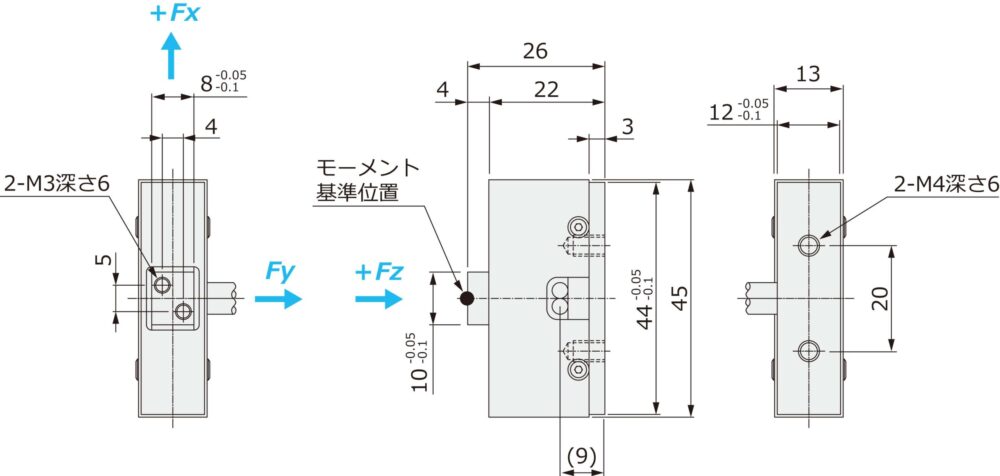

外形寸法

スクロールできます→

項目 2分力計測マルチフォースセンサ 2D-100N-100N
Fx:100N  Fz:100N
定格出力 (R.O.) Fx:約0.75mV/V

Fz:約0.4mV/V

非直線性 ±0.2%R.O.
ヒステリシス ±0.2%R.O.
干渉度 ±3%R.O.
推奨印加電圧 5V
許容印加電圧 10V
入力端子間抵抗 約700Ω
出力端子間抵抗 約700Ω
絶縁抵抗 1000MΩ(B/E DC50V)以上
温度補償範囲 -10℃~+60℃
許容温度範囲 -20℃~+70℃
零点の温度影響 ±0.05%R.O./℃
出力の温度影響 ±0.05%LOAD/℃
許容過負荷 150%R.C.【Fx、Fz】

100N【Fy】

許容モーメント 2.5N・m【My】

1N・m【Mx、Mz】

本体材質 ステンレス
本体質量 約60g
固有振動数 約6.4kHz【モード3】
ケーブルタイプ φ3、4芯シールドケーブル 先端柳線
ケーブル長 3m



スクロールできます→

印加電圧+ EXC+赤
印加電圧- EXC-白
出力信号+ SIG+緑
出力信号- SIG-
シールド Shield
