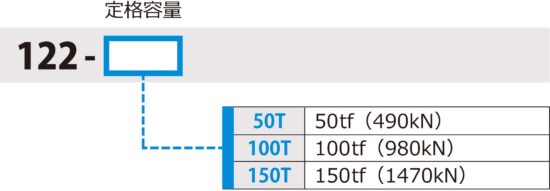

型式

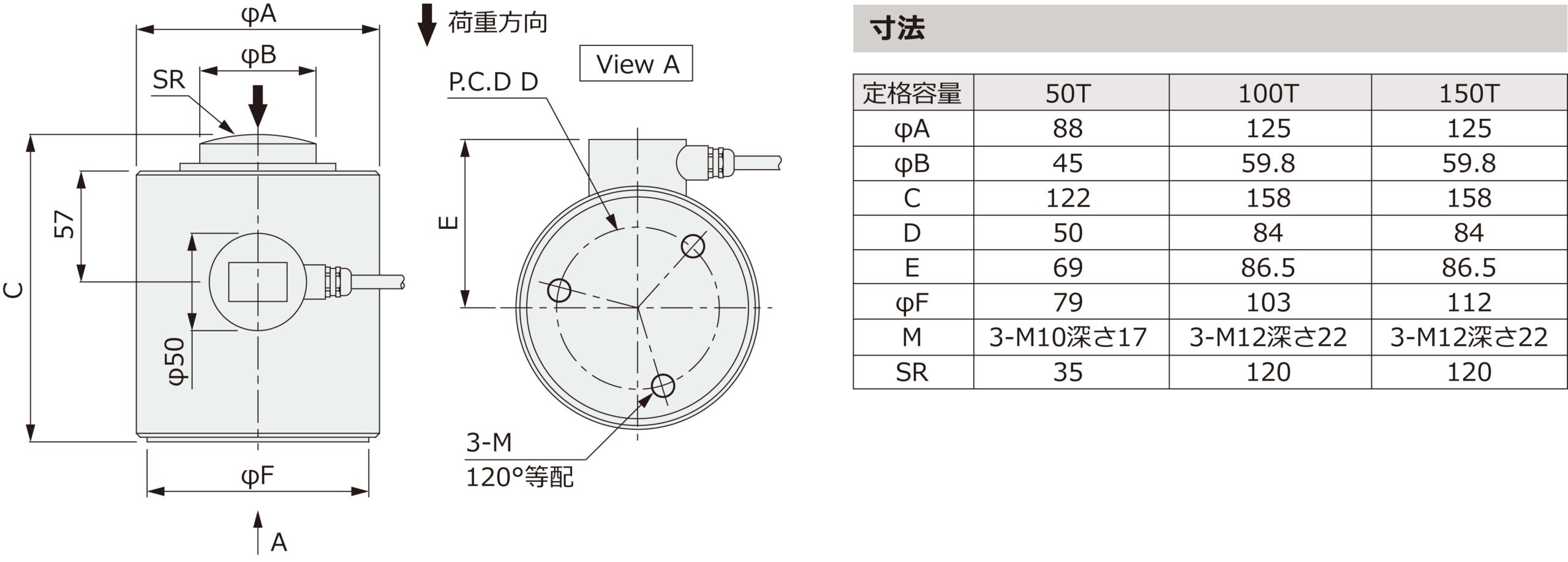

外形寸法
仕様書
スクロールできます→
| 項目 | 高精度圧縮ロードセル 122 |
|---|---|
| 50tf～150tf | |
| 定格出力 (R.O.) | 1.5mV/V【50T、100T】
2.0mV/V【150T】 |
| 定格出力誤差 | ±0.1％ |
| 零バランス | ±1％R.O. |
| 30分後の零点回復 | ±0.03％LOAD |
| 総合精度 | ±0.05％R.O. |
| 零点の温度影響 | ±0.03％R.O./℃ |
| 出力の温度影響 | ±0.03％LOAD/℃ |
| 温度補償範囲 | +5℃～+45℃ |
| 許容温度範囲 | -20℃～+60℃ |
| 許容過負荷 | 150％R.C. |
| 限界過負荷 | 300％R.C. |
| 推奨印加電圧 | 10V |
| 許容印加電圧 | 15V |
| 入力端子間抵抗 | 670Ω±15Ω【50T】
1270Ω±20Ω【100T】 1350Ω±30Ω【150T】 |
| 出力端子間抵抗 | 600Ω±5Ω【50T】
1205Ω±5Ω【100T、150T】 |
| 絶縁抵抗 | 2000MΩ（B/E DC50V）以上 |
| ケーブルタイプ | φ5.6、6芯シールドケーブル 先端柳線 AWG26 |
| ケーブル長 | 15m |
| 本体材質 | ステンレス |
| 保護構造 | IP68 |
| 本体質量 | 約5.5kg【50T】
約13kg【100T、150T】 |
| 定格たわみ量 | 0.3mm以下 |
ケーブル配線色
φ5.6、6芯シールドケーブル
スクロールできます→
| 印加電圧＋ EXC＋ | 緑 |
|---|---|
| 印加電圧－ EXC－ | 黒 |
| 出力信号＋ SIG＋ | 赤 |
| 出力信号－ SIG－ | 白 |
| リモートセンシング＋ SEN＋ | 青 |
| リモートセンシング－ SEN－ | 茶 |
| シールド Shield | シールド |
