製品情報
PRODUCT
※3Dモデルはイメージです

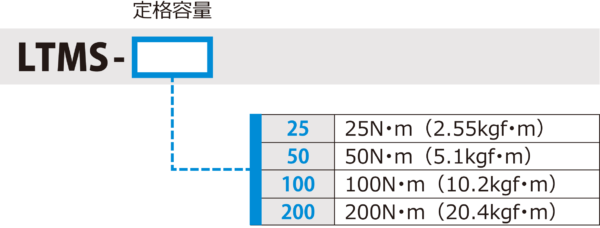

型式

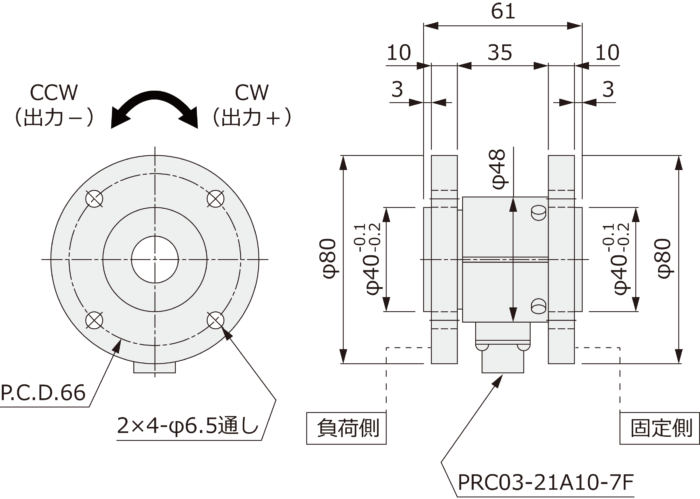

外形寸法
仕様書
スクロールできます→
| 項目 | 非回転型トルクセンサ LTMS |
|---|---|
| 25N･m～200N･m | |
| 定格出力 (R.O.) | 1.5mV/V |
| 定格出力誤差 | ±1％ |
| 零バランス | ±10％R.O. |
| 非直線性 | ±0.2％R.O. |
| ヒステリシス | ±0.2％R.O. |
| 繰り返し性 | ±0.1％R.O. |
| 零点の温度影響 | ±0.01％R.O./℃ |
| 出力の温度影響 | ±0.01％LOAD/℃ |
| 温度補償範囲 | -10℃～+60℃ |
| 許容温度範囲 | -20℃～+70℃ |
| 許容過負荷 | 150％R.C. |
| 推奨印加電圧 | 10V |
| 許容印加電圧 | 15V |
| 入力端子間抵抗 | 350Ω～420Ω |
| 出力端子間抵抗 | 350Ω±10Ω |
| 絶縁抵抗 | 1000MΩ（B/E DC50V）以上 |
| ケーブルタイプ | φ5、4芯シールドケーブル
先端コネクタ PRC03-12A10-7M |
| ケーブル長 | 3m |
| 本体材質 | アルミニウム【25N･m、50N･m】
特殊合金鋼【100N･m～200N･m】 |
| 本体質量 | 約380g【25N･m、50N･m】
約920g【100N･m～200N･m】 |
ケーブル配線色
スクロールできます→
| 印加電圧＋ EXC＋ | A：赤 |
|---|---|
| 印加電圧－ EXC－ | C：白 |
| 出力信号＋ SIG＋ | D：緑 |
| 出力信号－ SIG－ | B：青 |
| シールド Shield | E：黄 |
