デジタル指示計

携帯デジタル指示計 TI-801

グレードスタンダードモデル
特長乾電池式、ロガー機能搭載
サイズ外形：141mm×81mm
高さ：40mm
出力USB接続で計測データ保存可能
この製品について問合わせる
この製品について問合わせる

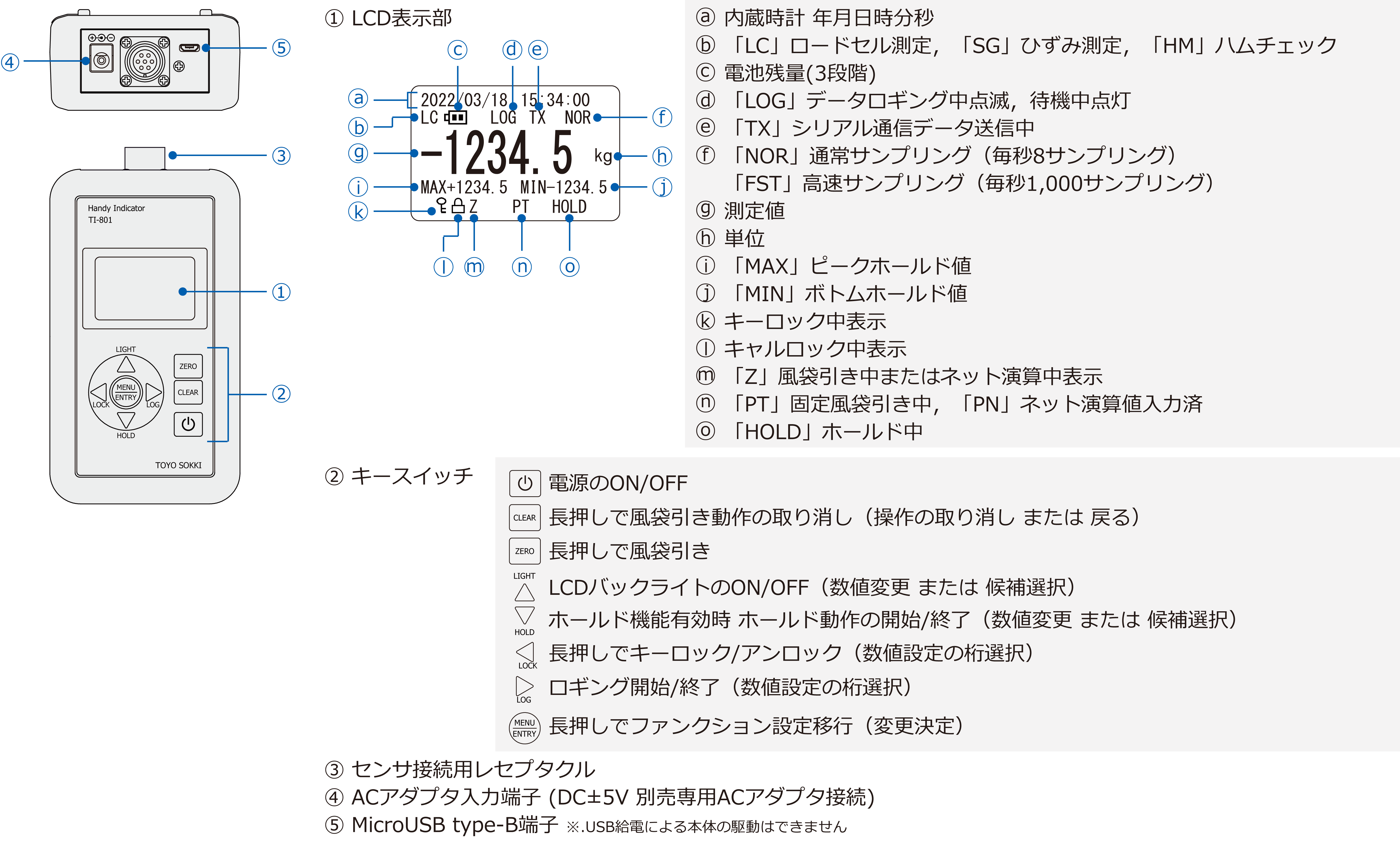

フロントパネル表示およびキー操作説明

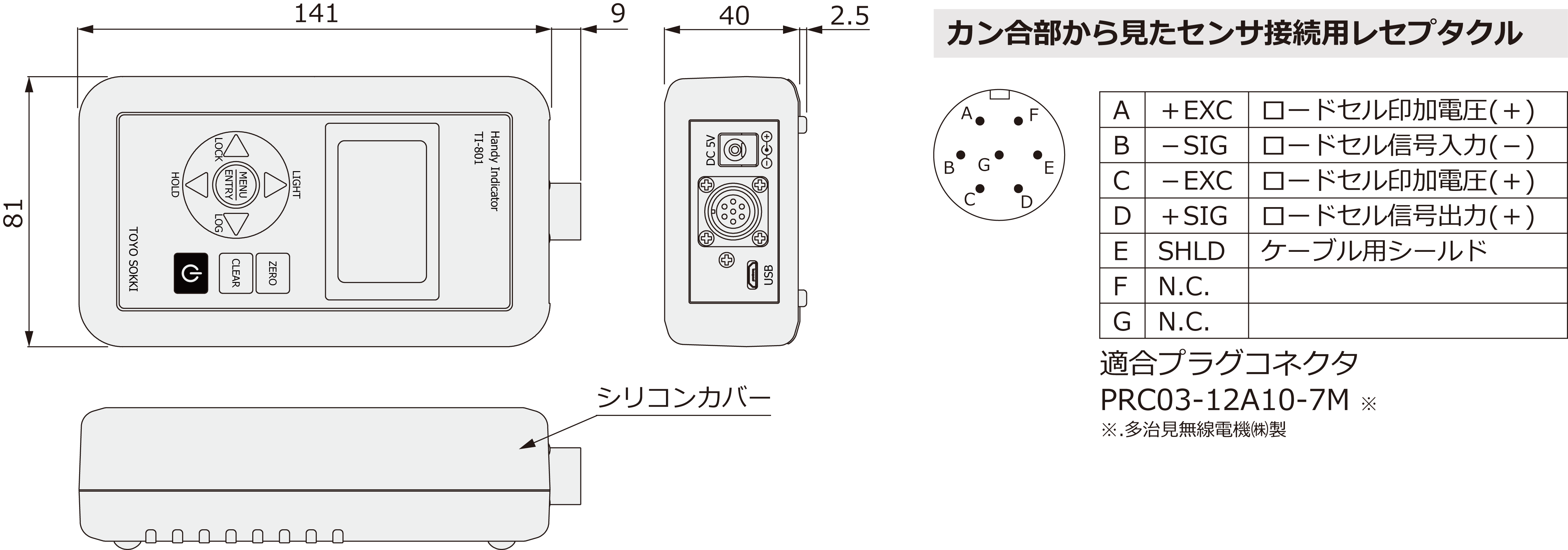

外形寸法

A/D変換部

スクロールできます→

入力範囲-3.3～3.3mV/V
非直線性通常：±0.02％F.S.±1カウント
高速：±0.02％F.S.±1カウント
温度特性通常：零点±0.0025％F.S./℃typ（入力感度：1.0mV/Vにおいて）
感度：±0.0025％Reading/℃typ
高速：零点±0.005％F.S./℃typ（入力感度：1.0mV/Vにおいて）
感度：±0.005％Reading/℃typ
周波数特性通常：約0.9Hz（-3dB）（Digital Filter=4において）
高速：約20Hz（-3dB）（Digital Filter=20において）
A/D変換通常：毎秒約8回（125ms）
高速：毎秒約1000回（1ms）
印加電圧DC2V±5％,　25mA（350Ω型ロードセル4台接続可能）

零点･感度調整

スクロールできます→

調整範囲零点 -2.8～2.8mV/V
感度 ±0.1～±3.0mV/V以内
最小入力感度0.2μV/digit（1.0mV/V入力時 表示分解能1/10000）
校正方法実負荷校正または等価入力校正
等価入力による校正精度±0.2%F.S.（スパン量1mV/V、同一条件において）

表示部

スクロールできます→

表示素子LCD 128×64ドット、白色バックライト付
計測値表示±99999（ゼロサプレス表示）
最小目盛1、2、5、10、20、50、100
小数点0、0.0、0.00、0.000、0.0000
オーバー表示計測値の点滅表示（A/DオーバーはA/D overの点滅）
単位表示なし、g、kg、t、N、kN、N･m、kN･m、Pa、kPa、MPa、gf、kgf、tf、mm、%、mV/V、μɛ
動作表示LC：ロードセル測定、SG：ひずみ測定、HM：ハムチェック、　：電池残量、LOG：ロギング、TX：シリアルデータ送信
NOR：通常サンプリング、FST：高速サンプリング、　：キーロック、　；キャルロック、Z：風袋引き
PT：固定風袋引き、PN：ネット演算、HOLD：ホールド
表示更新通常：毎秒約8回（125ms）
高速：毎秒約10回（100ms）

I/O変換部

スクロールできます→

操作スイッチ8キースイッチ
シリアル通信用端子Micro USB Type-B
記憶1回分のログデータを不揮発性メモリに記憶
メモリ容量通常：最大4000データ　日時と測定値
高速：最大10000データ　測定値のみと、開始･終了日時

ひずみ測定

スクロールできます→

ゲージ入力別売のブリッジボックスを使用
ゲージ印加電源DC2V±5%
ゲージ率2固定（1mV/V=2000με）
測定範囲-12000～12000με（10⁻⁶ひずみ）
測定精度±0.2%Reading±5カウント
温度特性零点：±1カウント/℃
感度：±0.01%Reading/℃

ハムチェック

スクロールできます→

ハムチェック測定範囲：-15000～15000μV
表示更新：毎秒約10回（100ms）

総合

スクロールできます→

停電対策各設定値は不揮発性メモリに記憶
電源本体：2電源方式
① 単三型アルカリ乾電池（LR6）3本
② 専用ACアダプタ　TI-801-AC-KIT（別売）
消費電流 約70mA（ロードセル350Ω、バックライトOFF）（LR6使用時連続 約30時間）
使用温度・湿度範囲-10～40℃、85％RH以下（結露なきこと）
本体質量約350g（シリコンカバー含む、乾電池除く）
付属品・簡易版取扱説明書（詳細は当社ホームページよりダウンロード可能）
・USBコネクタカバー
・単三型乾電池（動作確認用）3本
別売品① TI-801-AC-KIT：専用ACアダプタキット
② TI-801-USB-KIT：シリアル通信用USBケーブルキット
③ TB-13m：1ゲージ法3線式ひずみ測定用ブリッジボックス 120Ω、350Ω両用
④ TB-2Gm：2ゲージ法ひずみ測定用ブリッジボックス
