用途に合わせてオーダーメイドの製品を1点から製作精度 | ±0.02%R.O. |
---|---|
定格容量 | 50kgf~635kgf |

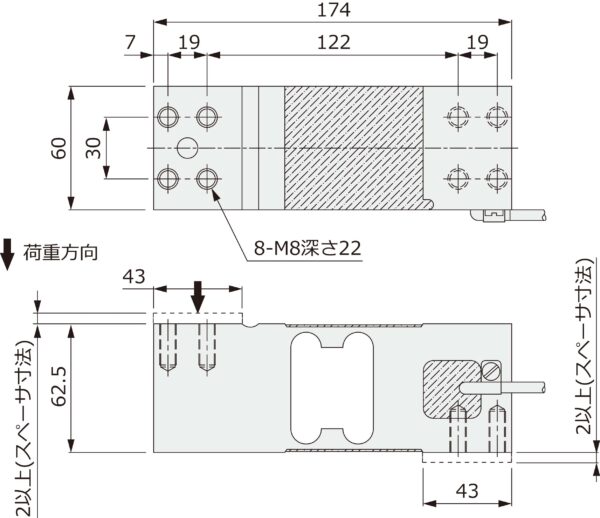

サイズ | 外形:174mm×60mm 高さ:62.5mm |
材質 | アルミニウム |
※3Dモデルはイメージです
スクロールできます→

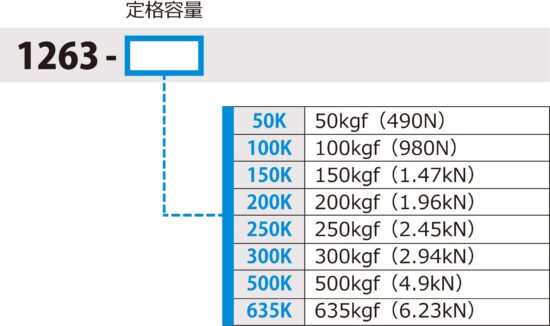

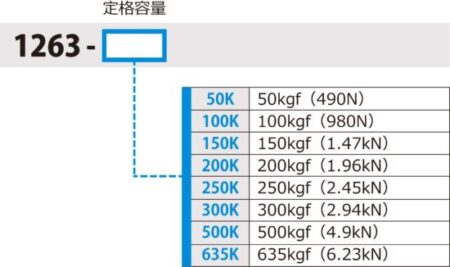

項目 | シングルポイントロードセル 1263 |
---|---|
50kgf~635kgf | |
定格出力 (R.O.) | 2.0mV/V |
定格出力誤差 | ±10% |
零バランス | ±10%R.O. |
30分後の零点回復 | ±0.025%LOAD |
総合精度 | ±0.02%R.O. |
零点の温度影響 | ±0.006%R.O./℃ |
出力の温度影響 | ±0.0014%LOAD/℃ |
偏心荷重誤差 | ±0.005%LOAD/cm |
温度補償範囲 | -10℃~+40℃ |
許容温度範囲 | -20℃~+70℃ |
許容過負荷 | 150%R.C. |
限界過負荷 | 300%R.C. |
推奨印加電圧 | 10V |
許容印加電圧 | 15V |
入力端子間抵抗 | 415Ω±20Ω |
出力端子間抵抗 | 350Ω±3Ω |
絶縁抵抗 | 2000MΩ(B/E DC50V)以上 |
ケーブルタイプ | φ5.6、4芯シールドケーブル 先端柳線 AWG26 |
ケーブル長 | 1.5m |
本体材質 | アルミニウム |
保護構造 | IP66 |
最大積載面寸法 | 600mm~600mm |
推奨締付けトルク | 25N・m【50K~300K】
30N・m【500K、635K】 |
本体質量 | 約1.9kg |
定格たわみ量 | 0.4mm以下 |
スクロールできます→
印加電圧+ EXC+ | 緑 |
---|---|
印加電圧- EXC- | 黒 |
出力信号+ SIG+ | 赤 |
出力信号- SIG- | 白 |
シールド Shield | シールド |
